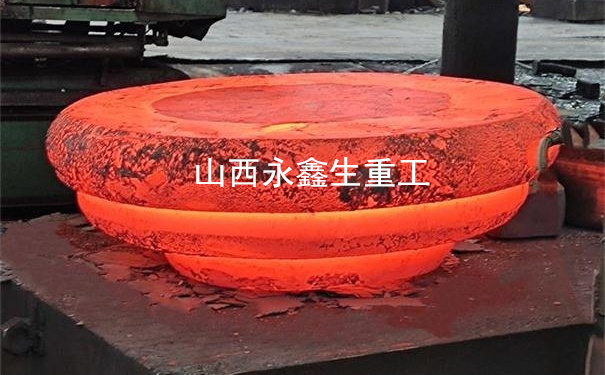

大型鍛件的鍛后熱處理鍛造成形后，隨即進行的熱處理稱之為鍛后熱處理。大型鍛件的鍛后熱處理其目的主要是為了去應力、重結晶細化晶粒，并同時去氫。

       重結晶處理大型鍛件經(jīng)過多次重結晶處理，使晶粒細化，組織改善，性能得到提高。

       去氫退火將鍛件中的氫降低至極限含氫量以下，并使其分布均勻，以免除白點、氫脆的危險。

       由于氫在7相和a相中的溶解度和擴散系數(shù)不同，特別是氫在a相中的溶解度低，而擴散系數(shù)大，這就使得在退火過程中氫得以不斷向外擴散。去氫退火往往與重結晶合并進行。去氫退火的溫度通常在650℃。退火后應盡可能慢速冷卻，以防止新的內(nèi)應力產(chǎn)生。

       一般冷卻分為兩個階段：400℃以上，由于鋼的塑性好，內(nèi)應力不易形成，所以冷卻可快一些；400℃以下，冷速就要放慢。對于合金元素較多、性能要求較高的鍛件，鍛后要求進行一次甚至多次重結晶熱處理，以便改善鍛件的組織和性能。
